Гибкая вставка прямоугольная
Гибкая вставка прямоугольная
Прямоугольная гибкая вставка применяется для соединения вентилятора с воздуховодом и снижения передачи механической вибрации на вентиляционную сеть. Изделие устанавливают со стороны всасывающего или нагнетательного патрубка вентилятора.

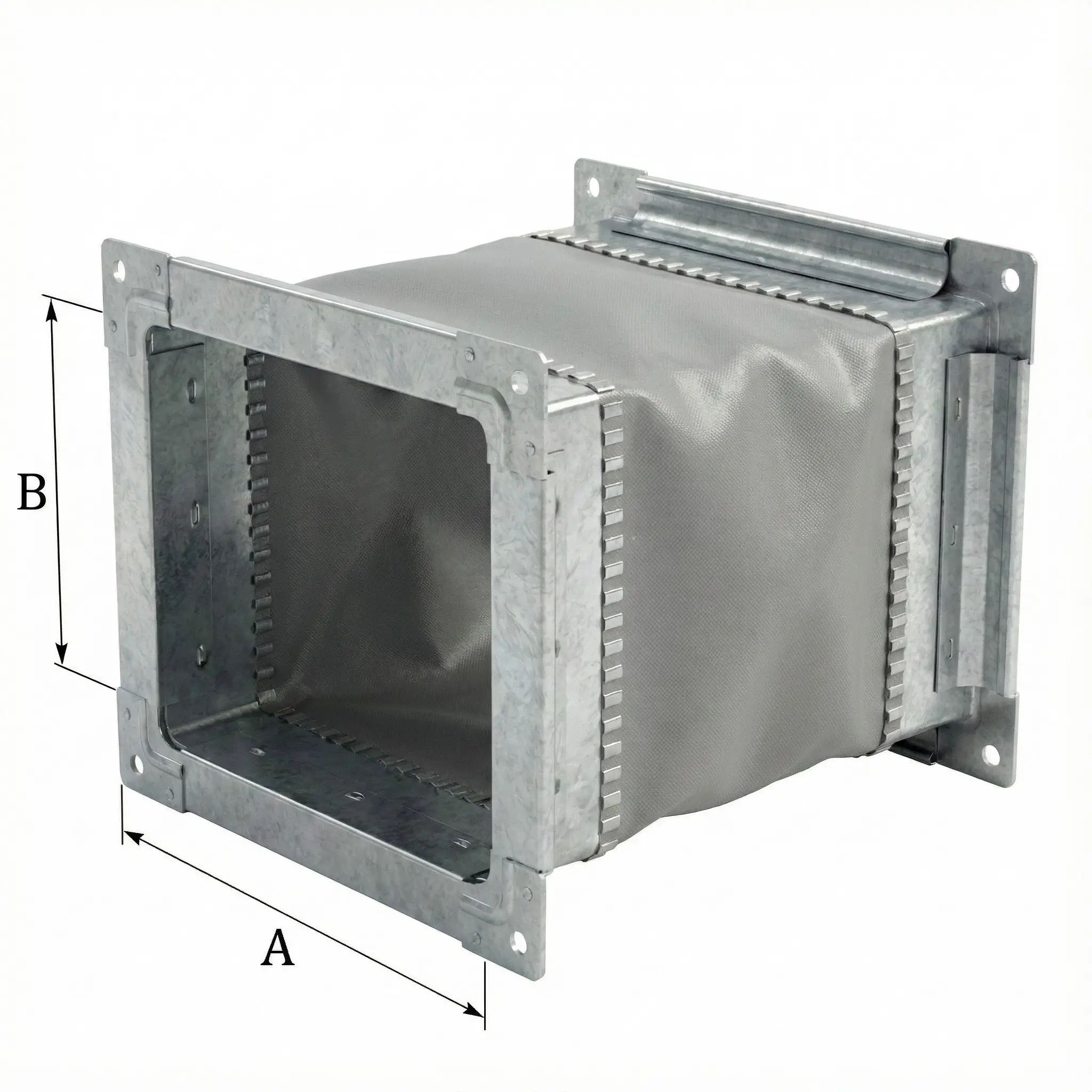

Конструкция состоит из двух прямоугольных фланцев из оцинкованной стали и расположенного между ними гибкого тканевого участка. Такое соединение разрывает жёсткую связь между работающим оборудованием и воздуховодом, уменьшая распространение вибрации по металлическим каналам и строительным конструкциям.
Прямоугольная гибкая вставка используется для следующих задач:
- соединение вентилятора с прямоугольным воздуховодом;
- снижение передачи вибрации от оборудования;
- компенсация небольших взаимных перемещений;
- уменьшение механической нагрузки на соединение;
- виброразвязка вентилятора и воздуховодной сети.
Ширина и высота вставки выбираются в калькуляторе от 100 до 2000 мм с шагом 50 мм. Размеры изделия должны соответствовать присоединительным размерам вентилятора и воздуховода.
Монтаж выполняется при помощи фланцевого соединения. Между фланцами устанавливают уплотнительный материал, после чего соединение равномерно стягивают крепежом.
Гибкий участок не следует растягивать, перекручивать или чрезмерно сжимать. Вентилятор и воздуховод должны иметь самостоятельные опоры, поскольку вставка не предназначена для восприятия их массы.
Основные характеристики:
- тип — гибкая вставка;
- форма сечения — прямоугольная;
- назначение — виброразвязка вентилятора и воздуховода;
- материал фланцев — оцинкованная сталь;
- конструкция — металлические фланцы с гибким тканевым участком;
- соединение — фланцевое;
- место установки — всасывающий или нагнетательный патрубок вентилятора;
- размеры сторон — от 100 до 2000 мм;
- шаг выбора размеров — 50 мм;
- единица продажи — штука.
