Противопожарная вентиляция
Прямоугольный противопожарный клапан КВП-НО
Противопожарный клапан КВП-НО устанавливается в прямоугольных воздуховодах и предназначен для ограничения распространения пламени и продуктов горения по вентиляционным каналам при пожаре.
Обозначение «НО» означает «нормально открытый». В обычном режиме работы вентиляционной системы заслонка клапана находится в открытом положении и не перекрывает воздушный канал.
Клапан оснащён электромеханическим приводом с возвратной пружиной. Привод управляет положением заслонки, а возвратная пружина переводит её в защитное положение при снятии питания. Порядок управления клапаном определяется проектом и схемой пожарной автоматики.

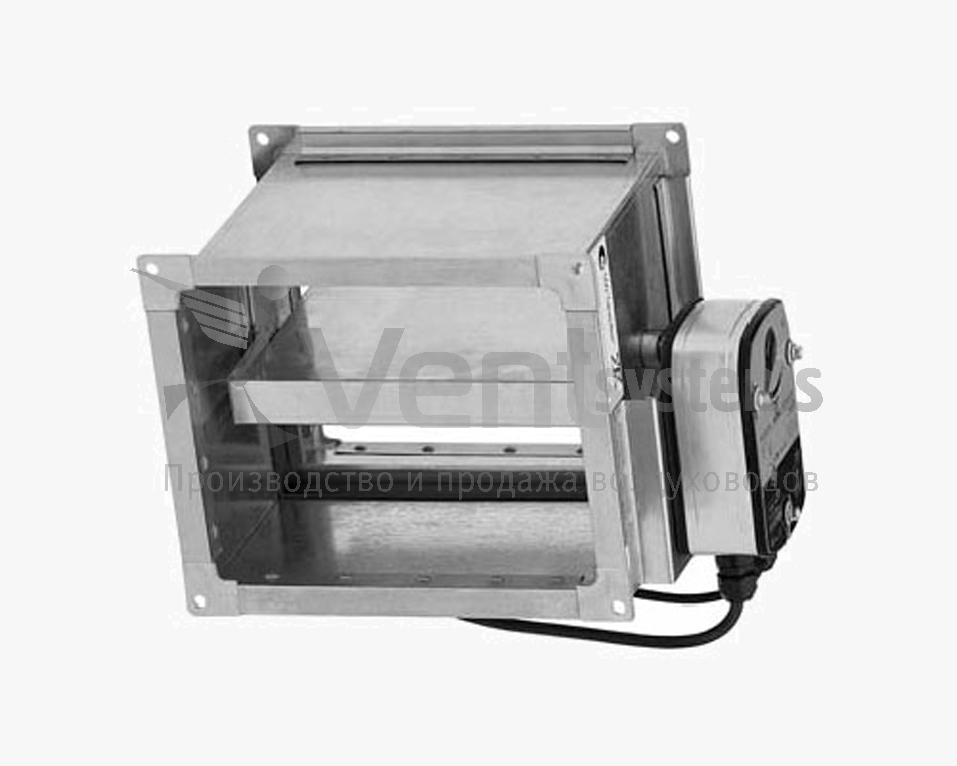

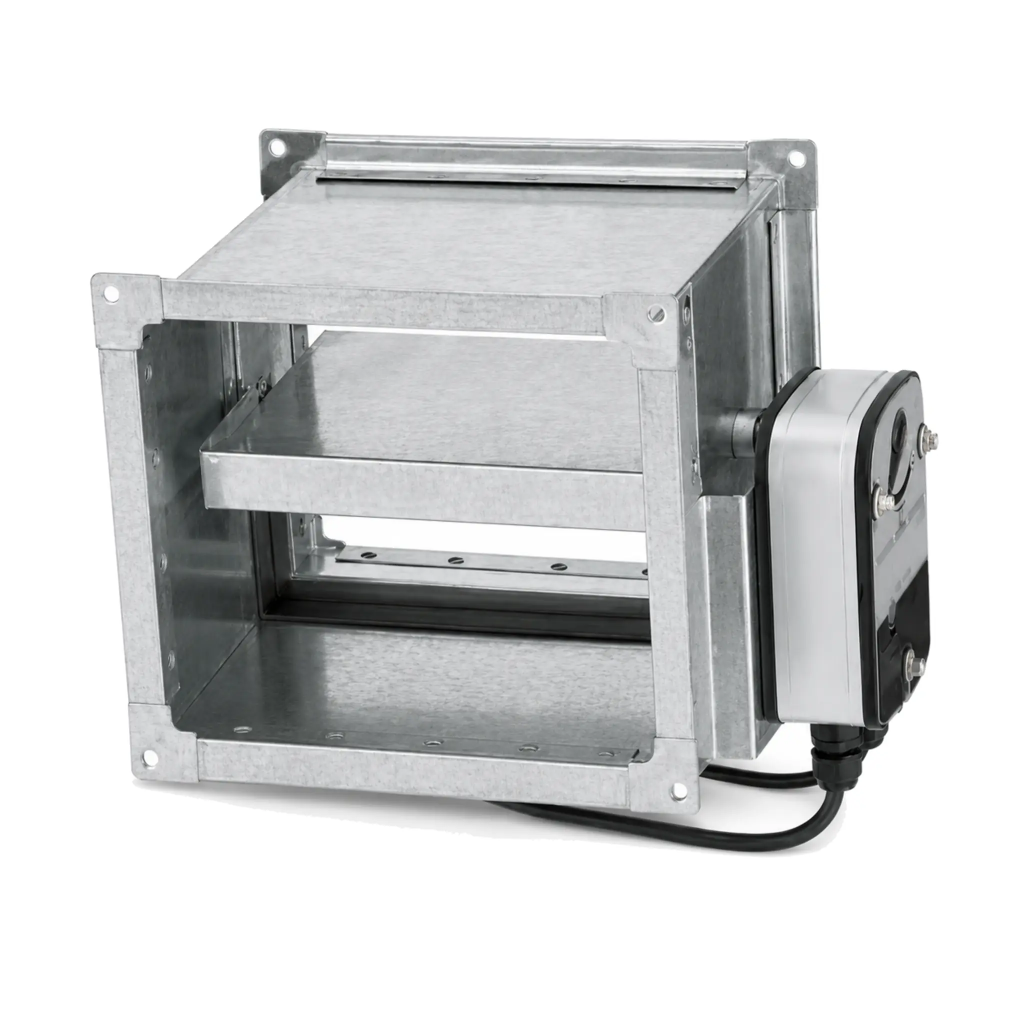

Корпус изготовлен из оцинкованной стали и имеет прямоугольные фланцевые присоединения. Внутри корпуса расположена противопожарная заслонка. Электромеханический привод установлен снаружи корпуса, что обеспечивает доступ к нему для подключения, проверки и обслуживания.
В этой карточке сторона А располагается параллельно оси заслонки. Данное расположение необходимо учитывать при выборе размеров и размещении клапана в воздуховоде.
В калькуляторе предусмотрены:
- стороны А и В — от 100 до 1000 мм с шагом 50 мм;
- предел огнестойкости — 60, 90 или 180 минут;
- питание электропривода — 24 или 220 В.
Размер клапана, предел огнестойкости и напряжение питания привода выбирают в соответствии с проектной документацией. Монтаж, электрическое подключение и проверку срабатывания выполняют по паспорту поставляемого изделия и принятой схеме пожарной автоматики.
Основные характеристики:
- тип — нормально открытый противопожарный клапан;
- обозначение — КВП-НО;
- форма сечения — прямоугольная;
- материал корпуса — оцинкованная сталь;
- привод — электромеханический;
- механизм возврата — пружинный;
- нормальное положение заслонки — открытое;
- сторона А — параллельна оси заслонки;
- стороны А и В — 100–1000 мм, шаг 50 мм;
- предел огнестойкости — 60, 90 или 180 минут;
- питание привода — 24 или 220 В;
- единица продажи — штука.
Круглый противопожарный клапан КВП-НО
Противопожарный клапан КВП-НО круглого сечения устанавливается в круглых воздуховодах и предназначен для ограничения распространения пламени и продуктов горения по вентиляционной сети при пожаре.
Обозначение «НО» означает «нормально открытый». При штатной работе вентиляционной системы заслонка находится в открытом положении и не перекрывает воздушный канал.
Клапан комплектуется электромеханическим приводом с возвратной пружиной. Электропривод управляет положением заслонки, а пружинный механизм переводит её в защитное положение при снятии питания. Алгоритм управления определяется проектной схемой пожарной автоматики.

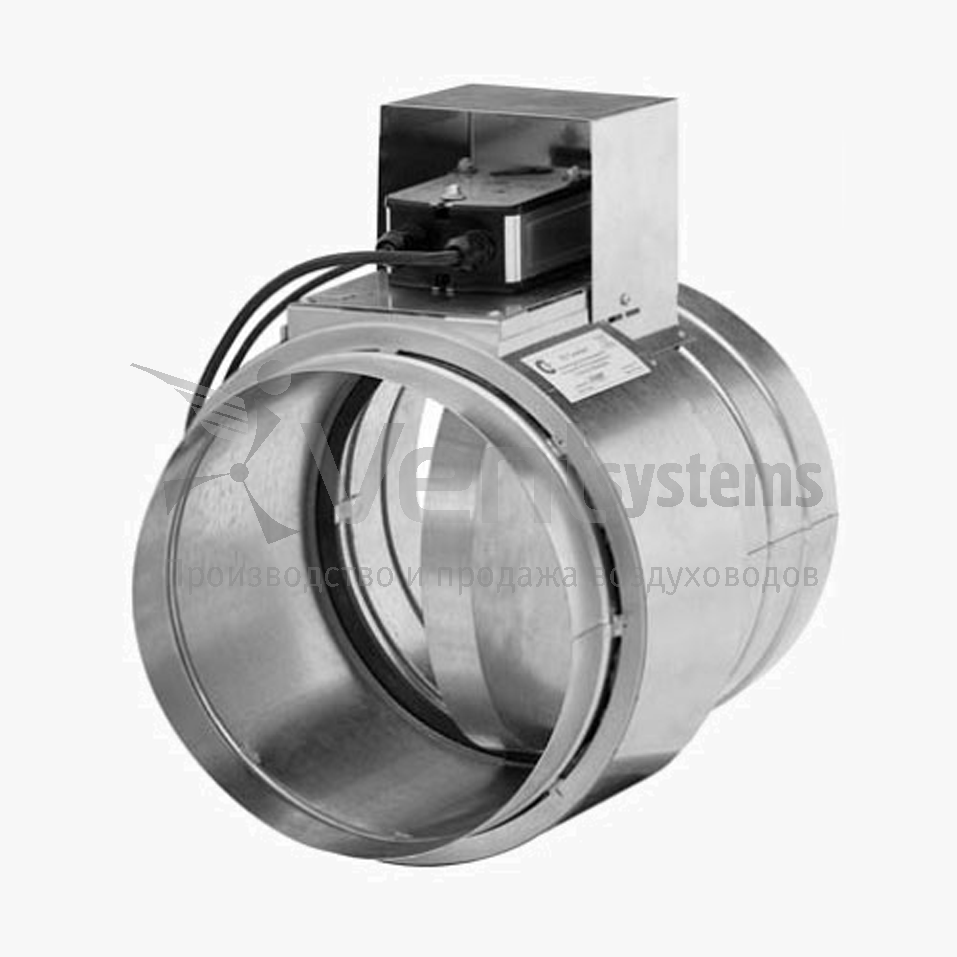

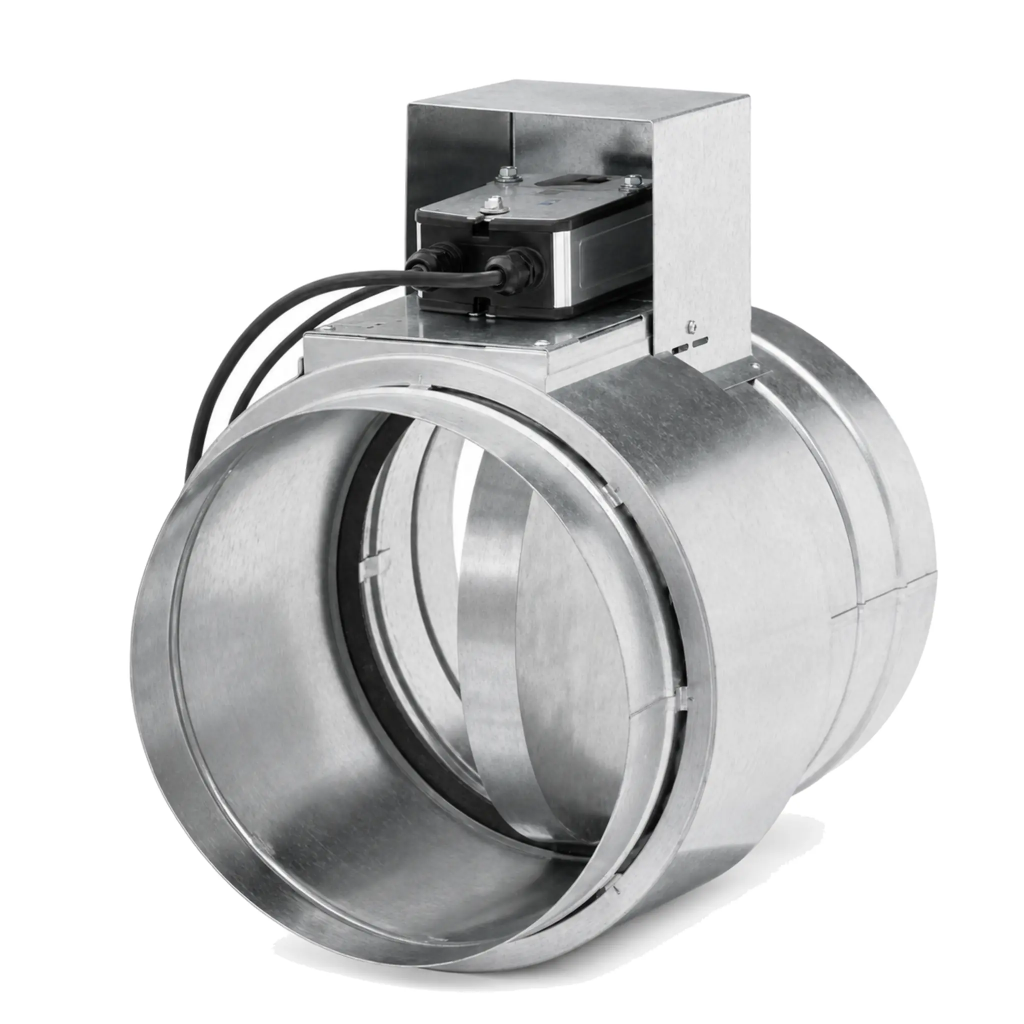

Корпус клапана изготовлен из оцинкованной стали и имеет круглые присоединительные патрубки. Противопожарная заслонка расположена внутри корпуса. Электромеханический привод установлен снаружи под защитным металлическим кожухом.
В карточке доступны следующие диаметры:
- 100, 125, 140, 150 и 160 мм;
- 180, 200, 225, 250, 280, 300 и 315 мм;
- 355, 400, 450, 500, 560, 600 и 630 мм;
- 710, 800, 900, 1000, 1120 и 1250 мм.
Дополнительно выбираются:
- предел огнестойкости — 60, 90 или 180 минут;
- питание электропривода — 24 или 220 В.
Диаметр, предел огнестойкости и питание привода выбирают по проектной документации. Монтаж, электрическое подключение и проверку работоспособности выполняют по паспорту конкретного исполнения клапана.
Основные характеристики:
- тип — нормально открытый противопожарный клапан;
- обозначение — КВП-НО;
- форма сечения — круглая;
- материал корпуса — оцинкованная сталь;
- привод — электромеханический;
- механизм возврата — пружинный;
- нормальное положение заслонки — открытое;
- диаметры — 100–1250 мм;
- предел огнестойкости — 60, 90 или 180 минут;
- питание привода — 24 или 220 В;
- единица продажи — штука.
Противопожарная вентиляция
Системы противопожарной вентиляции предназначены для ограничения распространения продуктов горения и обеспечения безопасной эвакуации людей при пожаре. Они включают системы дымоудаления и подпора воздуха, а также противопожарные клапаны, интегрированные в вентиляционную сеть здания.
В нормальном режиме эксплуатации противопожарные клапаны находятся в рабочем положении и не влияют на функционирование общеобменной вентиляции. При поступлении сигнала от системы пожарной автоматики привод клапана переводит заслонку в заданное положение, обеспечивая отсечение канала либо открытие линии дымоудаления в соответствии с проектным решением.
Клапаны противопожарные КВП-НО
В данной категории представлены клапаны противопожарные КВП-НО с электромеханическим приводом и возвратной пружиной в прямоугольном и круглом исполнении. Конструкция предназначена для автоматического закрытия канала при отключении питания или получении сигнала пожарной автоматики.
Корпус изготавливается из оцинкованной стали, заслонка оснащается терморасширяющимися материалами, обеспечивающими сохранение герметичности при воздействии высоких температур. Привод с возвратной пружиной гарантирует перевод заслонки в безопасное положение при аварийном отключении электропитания.
Нормативные требования
Противопожарные клапаны применяются в соответствии с требованиями проектной документации и действующих нормативных документов в области пожарной безопасности. Подбор изделия осуществляется по пределу огнестойкости, типу управления, габаритам сечения и условиям эксплуатации.
Точность геометрии корпуса и посадочных размеров обеспечивает корректную интеграцию клапана в вентиляционную систему и соответствие проектным требованиям по герметичности и огнестойкости.
